進行金剛石鋸片約束模態試驗，與實際工作固定形式相同，采用將鋸片中心孔用法蘭盤固定，用所做支撐結構支撐。

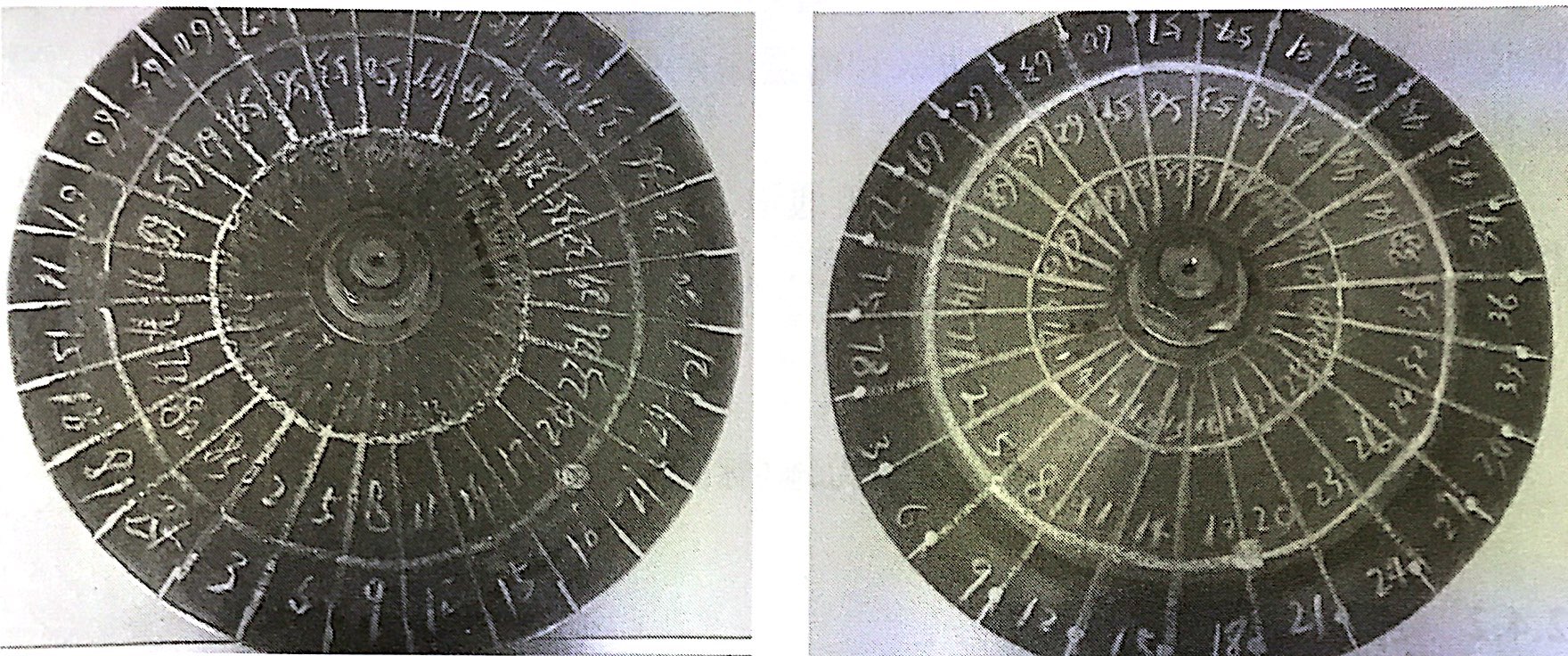

  為保證金剛石鋸片能夠產生足夠的激勵信號，將金剛石鋸片徑向按水槽數24等分、周周向3等分，并對每個測量點進行編號，共涉及72~78個測量點。

  試驗采用單點激勵法，每次激勵三次，取平均值。激振點選取第20點，1~~78為拾振點。由于于金剛石圓鋸片邊緣處激勵信號較差，所以本試驗采用激勵點位置固定不變、移動傳感器的拾振方式。(測試所需的金剛石鋸片和設備的選取詳情見本文)

  用三個壓電式加速度傳感器進行拾振，然后批次移動傳感器位置，分24組或26組進行測量。

  將金剛石鋸片簡化為圓盤，進行網格劃分，并更改測點號與試驗測點號一致。
